Hvordan vælger man den rigtige NdFeB-magnet til din applikation?

At vælge den rigtige NdFeB (Neodymium Iron Boron) magnet kommer ned til fem kernefaktorer: kvalitet (magnetisk styrke), maksimal driftstemperatur, belægningstype, form og dimensioner og magnetiseringsretning . Få disse fem parametre rigtigt, og magneten vil fungere pålideligt i din applikation i årevis. Gå glip af endnu en, og du risikerer afmagnetisering, korrosionsfejl eller mekanisk uoverensstemmelse. Denne guide leder dig systematisk gennem hver beslutning.

Forstå karaktersystemet før alt andet

NdFeB magneter er klassificeret efter karakter, udtrykt som et tal efterfulgt af et eller to bogstaver - for eksempel N35, N42, N52 eller N35SH. Nummeret angiver maksimalt energiprodukt i MGOe (Megagauss-Oersteds) , som er et direkte mål for magnetisk energitæthed. Bogstaverne angiver magnetens termiske ydeevneklasse.

Her er en oversigt over almindelige kvaliteter og deres typiske energiprodukter:

En praktisk regel: ikke automatisk vælge den højeste karakter . Højere kvaliteter er sværere at bearbejde, mere skøre og kan have lavere koercitivitet - hvilket betyder, at de lettere afmagnetiserer ved høje temperaturer. Match karakteren til den faktiske feltstyrke, der kræves i dit design.

Tilpas temperaturklassificeringen til dit driftsmiljø

Temperatur er den mest almindeligt oversete specifikation, når du vælger NdFeB magneter . Standard N-grade magneter (ingen suffiks) har en maksimal driftstemperatur på kun 80°C . At udsætte dem for højere temperaturer forårsager irreversibel afmagnetisering - en fejl, der ikke kan rettes uden remagnetisering.

Bogstavsuffikset i karakteren angiver højtemperaturkoercivitetsklassen:

• Intet suffiks (f.eks. N42): Max driftstemperatur 80°C
• M (f.eks. N42M): Op til 100°C
• H (f.eks. N42H): Op til 120°C
• SH (f.eks. N38SH): Op til 150°C
• UH (f.eks. N35UH): Op til 180°C
• EH (f.eks. N33EH): Op til 200°C
• AH (f.eks. N30AH): Op til 220°C

For eksempel kan en elektrisk køretøjs traktionsmotor se temperaturer på 120-150 °C inde i rotorsamlingen. I dette tilfælde er en N42H- eller N38SH-kvalitet det passende valg. Brug af en standard N42 ville resultere i felttab inden for den første driftscyklus ved forhøjede temperaturer.

Tag også højde for magnetens remanenstemperaturkoefficient , hvilket typisk er −0,11 % til −0,12 % pr. °C for NdFeB. En magnet vurderet til 1,30 T ved 20 °C vil producere cirka 1,17 T ved 120 °C - en reduktion på 10 %, der skal indregnes i dit magnetiske kredsløbsdesign.

Vælg den korrekte belægning til dit miljø

NdFeB magneter er meget modtagelige for korrosion. Basislegeringen indeholder jern og sjældne jordarter, der vil ruste hurtigt i fugtige eller kemisk aggressive miljøer uden en beskyttende belægning. At vælge den forkerte belægning er en af ​​de primære årsager til for tidlig magnetfejl i marken.

Almindelige belægningsmuligheder og deres egenskaber

Bemærk, at belægningstykkelsen direkte påvirker dimensionstolerancerne. Hvis dit design har snævre spillerum - for eksempel en rotorspalte med en tolerance på 0,1 mm - skal nikkellaget på 20 μm medregnes i magnetens bearbejdede dimensioner.

Definer formen og dimensionerne baseret på dit magnetiske kredsløb

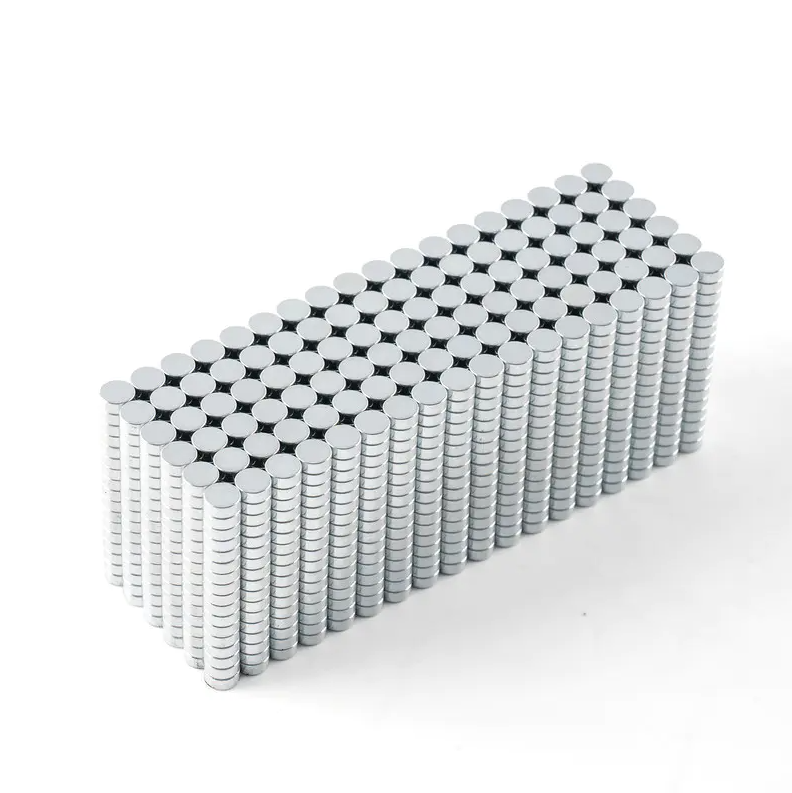

NdFeB magneter er fremstillet i en lang række standardformer: blokke, skiver, ringe, buer, stænger og tilpassede profiler. Den form, du vælger, skal tjene dit magnetiske kredsløbs geometri, ikke omvendt.

Nøgledimensionelle overvejelser omfatter:

• Længde-til-diameter (L/D) forhold for cylindriske magneter: Et L/D-forhold over 0,7 foretrækkes generelt for at undgå selvdemagnetisering fra formfaktoren.
• Buemagneter til motorer: Den indre og ydre radius, buevinklen (f.eks. 45°, 60°, 90°) og tykkelsen påvirker alle fluxtætheden i luftspalten. Selv en 1° afvigelse i buevinklen kan flytte tilbage-EMF-bølgeformen i en BLDC-motor.
• Ringmagneter til aksialfluxmaskiner: Vægtykkelsesensartethed på ±0,05 mm er ofte kritisk for afbalanceret ydeevne.
• Tolerancegrader: Standardtolerancer er typisk ±0,1 mm for sintret NdFeB. Præcisionsslibning kan opnå ±0,02 mm, men øger omkostningerne og gennemløbstiden.

Til fastholdelse af magneter, der bruges i armaturer eller låse, er trækkraften stærkt afhængig af luftspalten. En skivemagnet vurderet til 10 kg trækkraft ved 0 mm mellemrum vil producere mindre end 1 kg ved 3 mm luftspalte - en faktor på ti fald alene på grund af luftgab-reluktans.

Angiv magnetiseringsretningen for din samling

NdFeB magneter kan magnetiseres i forskellige retninger i forhold til deres geometri. De mest almindelige muligheder er aksial (gennem tykkelsen), diametrisk (på tværs af diameteren) og radial (fra midten og udad). Angivelse af den forkerte magnetiseringsretning vil resultere i en magnet, som ikke kan bruges i din samling, selvom hver anden parameter er korrekt.

• Aksial magnetisering: Standard for de fleste disk- og blokmagneter. Nord- og sydpolen er på de flade sider.
• Diametrisk magnetisering: Fælles for cylindriske stænger, der anvendes i sensorer og lineære aktuatorer. Stænger er på modsatte sider af cylinderen.
• Radial magnetisering: Anvendes i ringmagneter til DC-motorer og visse højttalerkonfigurationer. Kræver specialiserede magnetiseringsarmaturer og er mere kompleks at fremstille.
• Multipolet magnetisering: Anvendes på ringe eller buer i stepmotorer og encoderapplikationer. En enkelt ring kan have 8, 16 eller endda 32 poler med skiftende nord-syd-regioner.

Bekræft altid magnetiseringsretningen med en Gauss-måler eller Hall-sonde, før magneter integreres i en samling, især i flerpolede konfigurationer, hvor polaritetsfejl kan forårsage rotorubalance.

Redegør for mekaniske egenskaber og håndteringsbegrænsninger

NdFeB-magneter er sintrede keramisk-lignende materialer. Det er de hårdt men skørt med en trykstyrke på ca. 1.050 MPa, men en bøjningsstyrke på kun 250 MPa. Det betyder, at de godt kan modstå kompression, men vil revne eller skår under bøjning, stød eller trækspænding.

Praktiske håndteringskrav til planlægning af:

• Store magneter (over 50 mm i enhver dimension) kræver fikstur eller afstandsstykker under montering for at forhindre ukontrolleret tiltrækning og stødbrud.
• NdFeB magneter should not be drilled or cut after magnetization — the heat and mechanical stress will cause demagnetization and cracking. Always specify holes and slots in the green machining stage.
• Klæbende limning er almindelig til montering; klæbemidlet skal dog vurderes til driftstemperaturen og den differentielle termiske udvidelse mellem magneten (koefficient ~5 × 10⁻⁶/°C) og stålhuset (~11 × 10⁻⁶/°C).
• Pacemakere, kreditkort og mekaniske ure skal holdes mindst 10-15 cm væk under håndtering af højkvalitetsmagneter.

Brug en beslutningsramme til at konvergere til den rigtige specifikation

Ved sourcing NdFeB magneter for en ny applikation vil gennemgang af disse spørgsmål i rækkefølge systematisk eliminere uegnede muligheder:

1. Hvad er den maksimale temperatur magneten vil nå under brug? → Dette bestemmer karaktersuffikset (ingen suffiks, M, H, SH, UH, EH eller AH).
2. Hvilken fluxtæthed eller trækkraft kræves ved arbejdspunktet? → Dette bestemmer minimumsenergiproduktet og derfor den numeriske karakter (f.eks. N35 vs. N48).
3. Hvad er miljøeksponeringen? → Dette bestemmer belægningen (Ni til tørt indendørs, epoxy eller parylen til fugtige eller kemiske miljøer).
4. Hvilken form og magnetiseringsretning kræver det magnetiske kredsløb? → Dette bestemmer geometri og orientering.
5. Hvilke dimensionelle tolerancer kræves? → Dette afgør, om standard sintringstolerancer er tilstrækkelige, eller om der er behov for præcisionsslibning.
6. Hvilken mængde er påkrævet og med hvilken leveringshyppighed? → Dette påvirker, om standard katalogstørrelser eller brugerdefineret værktøj er mere praktisk.

At køre en finite element magnetic simulation (FEM) ved hjælp af de faktiske B-H-kurvedata for din valgte karakter - ikke forenklede antagelser - anbefales kraftigt, før du færdiggør specifikationen for enhver højvolumen eller sikkerhedskritisk applikation.

Bekræft kvaliteten gennem standardiseret test

Når du har identificeret en målspecifikation, skal du anmode om certificerede materialetestrapporter (CMTR) eller tredjepartstestdata, der bekræfter følgende parametre for hver produktionsbatch:

• Remanens (Br) — verificeret via et kalibreret fluxmeter, ikke kun en overflade Gauss-aflæsning
• Tvang (Hcb og Hcj) — indre koercivitet Hcj er især kritisk for højtemperaturkvaliteter
• Maksimalt energiprodukt (BHmax) — skal falde inden for det deklarerede karaktervindue
• Saltspray testresultater — ASTM B117 eller tilsvarende, matchet til belægningsspecifikationen
• Dimensionel inspektionsrapport — kritiske dimensioner verificeret i forhold til tegningstolerancer ved hjælp af CMM eller optisk måling

Batch-til-batch-konsistens er en kendt udfordring i sintret NdFeB-produktion. Magnetiske egenskaber kan variere med ±3-5 % mellem ovnbatcher, hvilket er væsentligt i præcisionsanvendelser. At specificere indgående inspektionskriterier i din indkøbsordre – ikke kun at stole på leverandørens selvcertificering – er et praktisk skridt, der forhindrer nedstrøms monteringsfejl.
